大东海泵业无锡有限公司是一家专业的潜水排污泵生产厂家。在客户潜水排污泵选型时，我公司水泵厂家会提供完善的潜水排污泵型号、潜水排污泵价格等售前服务，以供客户参考，并且我水泵厂家能为客户提供定制泵业产品的服务。本条产品资讯是关于潜水排污泵结构图的知识：

一、潜水排污泵由哪些部分组成
许多用户在使用潜水排污泵时，潜水排污泵由于长时间工作而导致泵出现故障后，由于不了解潜水排污泵结构图及潜水泵由哪些部分组成，而不敢拆卸检修潜水排污泵设备，那么单一的一台潜水泵由哪些部分组成呢？潜水排污泵主要由漏水、漏电、过热过载保护信号线；油室及油水探头；8-10米电机电缆；电机接线盒；电机盖及机盖密封O型圈；2个轴承；1个机械密封；潜水排污泵泵壳；潜水排污泵叶轮等部件组成。
那么应该如何拆卸检修呢？首先您得确认潜水排污泵的故障原因，如果是电机故障原因就得先拆开排污泵的电机接线盒检修，如果是电机无故障不出水就应该拆卸泵体及叶轮检修看是不是叶轮堵塞卡死或者叶轮损坏的原因所致。
成套潜水排污泵设备包括：潜水排污泵，水泵控制柜，自动耦合装置等部件组成。

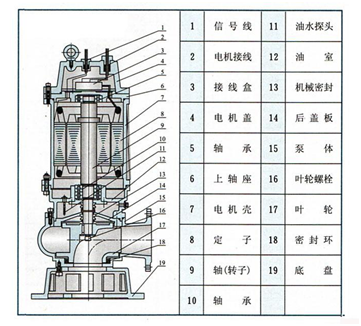

二、潜水排污泵结构图：

非常感谢您对大东海泵业无锡有限公司官方网站的访问！以上是关于潜水排污泵结构图的介绍，如您对此问题还想深一步了解，或有其他泵业产品、水泵选型、水泵型号、水泵价格的问题需要解答，请联系本水泵厂家，大东海泵业还生产液下泵，随时欢迎您的咨询。谢谢！
