大东海泵业无锡有限公司是一家专业的多级离心泵生产厂家。在客户多级离心泵选型时，我公司水泵厂家会提供完善的多级离心泵型号、多级离心泵价格等售前服务，以供客户参考，并且我水泵厂家能为客户提供定制泵业产品的服务。本条产品资讯是关于D型分段式多级离心泵结构图的知识：

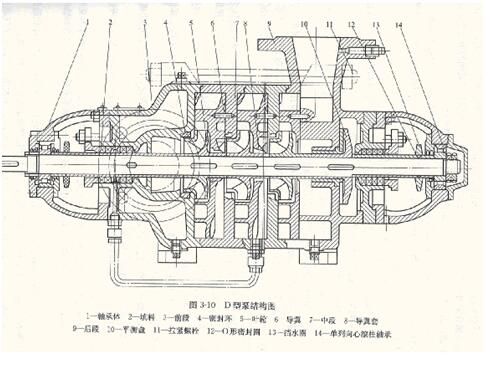

D型分段式多级离心泵是在DA型泵的基础上改进而成的新系列分段式多级离心泵，其结构如图3-10所示。泵的定子部分主要由前段、中段、后段、导翼、尾盖及轴承体等零件组成，用螺杆联结而成。转子部分主要由装在轴上的数个叶轮（根据所需扬程而定）和一个用来平衡轴向力的平衡盘所组成。整个转子部分的两端支承在用润滑脂润滑的单列向心滚柱轴承上?？诰?00mm以上的泵采用巴氏合金滑动轴承。
D型分段式多级离心泵的前段、后段、中段之间的静止结合面是用纸垫密封。泵的各级间的转动部分密封是靠叶轮前的密封环和导翼套与前段、中段和导翼间的小间隙来达到的，为了防止水进入轴承，装了O形密封圈及挡水圈。

泵的工作室两端以软填料或机械密封，用以防止空气进入和大量液体渗出。填料函由进水段、尾盖、填料压盖、填料环及填料组成。少量的有一定压力的液体通人填料室起液封作用。从电动机方向看，泵的旋转方向为顺时针方向。
D型分段式多级离心泵生产量多、应用多，用途是供输送清水及物理化学性质类似于水的液体。它适用于矿山排水，城市、工厂给水。
