IS型单级单吸离心泵前开门和后开门两种结构形式介绍

浏览次数:0
大东海泵业无锡有限公司是一家专业的单级单吸离心泵生产厂家。在客户单级单吸离心泵选型时,我公司水泵厂家会提供完善的单级单吸离心泵型号、单级单吸离心泵价格等售前服务,以供客户参考,并且我水泵厂家能为客户提供定制泵业产品的服务。本条产品资讯是关于IS型单级单吸离心泵前开门和后开门两种结构形式介绍的知识:

大东海泵业商标

单级离心泵由于其用途的不同,有很多型号,它们的结构也各不相同。在此,只介绍较常用的IS型和S型两种单级离心泵的结构。
IS型泵属于单级单吸悬臂式离心泵,该系列泵是我国******个按国际标准设计、研制的,全系列共有29个品种,结构可靠、振动小、噪声低、效率高、吸人压力不大于0. 3MPa,较老型号B型泵具有更广泛的优点,适用于化工生产连续操作的要求。IS型泵适用于输送清水和性质与水相似的液体,流量范围为6. 3~400mVh,扬程范围为8~125m,配用电动机功率为0 5~55kW,工作温度在80℃度下,工作转速为2900r/min或1450r/min。

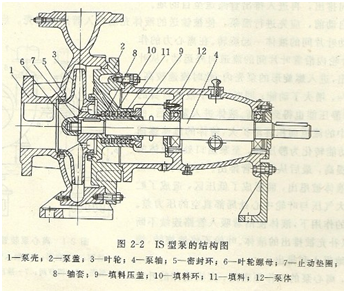

图2-2所示为IS型离心泵的结构图。主要有泵壳、泵盖、叶轮、泵轴、密封环、轴套、泵体、填料及填料压盖等组成。通过加长弹性联轴器使泵轴与电动机相联接,自进口方向看叶轮逆时针旋转。检修时,拆下加长联轴器的中间连接体,即可取下泵的转子,故检修方便。
大东海泵业IS泵结构图
正常工作时,泵轴4及叶轮3等组成的转动部件,由电动机通过联轴器带动一起运转,使叶轮内的液体产生离心力,获得一定的能量后从出口排出;同时,由于叶轮人口处负压的作用,将液体由人口吸人叶轮,使液体不断地由入口经叶轮送至出口。为防止叶轮出口处的高压液体从泵壳内回流至叶轮入口,造成内泄漏,在泵体上镶有密封环5,密封环与叶轮入口处的间隙较小,能起到一定的密封作用。为防止叶轮出口的高压液体经叶轮背侧沿泵轴泄漏至泵外,造成外泄漏,在轴套与泵盖之间留有填料函,装上填料,并以填料压盖将填料压紧,阻止液体外泄。
液体以低压进入叶轮,而在高压下流出叶轮,也就是说,叶轮人口处液体的压力较低,叶轮背侧的压力较高,而且由于叶轮前后盖板形状的不对称,使得叶轮两侧受到的液体压力不相等,因而产生了轴向推力,如图2-3所示。这个轴向推力作用在叶轮上,通过叶轮螺母传递到整个转子上,使泵的整个转子发生向叶轮吸人口方向的窜动,引起泵的振动,轴承发热,甚至损坏零件。为避免轴向推力的不良影响,图2 2所示的IS型泵采用了在叶轮后盖板开平衡孔图2 3离心泵轴向力示意图的方法。即在叶轮的后侧用钻头钻出小孔,并在泵盖与叶轮后盖板之间加工出类似干密封环的结构,使叶轮背侧一部分的压力与人口压力相等,从而平衡掉绝大部分的轴向推力。
大东海泵业离心泵轴向力示意图
单级悬臂式离心泵有前开门式和后开门式两种结构。前开门式为叶轮前面为泵盖,后面为泵壳;而后开门式与前开门式相反,叶轮前面为泵壳,后面为泵盖。图2-2所示的IS型泵的结构为后开门式,图2-4所示的B型泵的结构为前开门式.
大东海泵业B型泵结构图
